PD42-2-1070 步进电机
Analog Devices Inc./Maxim Integrated · STEPPER MOTOR HYBRID BIPOLAR 24V
原装现货 支持订货
小批量可接
BOM配单
紧缺料找货
订货 · 4-6 周
状态：在售
¥ 1,194 参考单价（¥），批量价另议，最终以订货报价为准
品牌Analog Devices Inc./Maxim Integrated
封装/外壳散装
系列PANdrive™
最低起订1 pcs
参考库存2,665 pcs（可订货）
交期订货 · 4-6 周
零件状态在售
类别电机 / 步进电机
注：库存与价格随原厂/渠道波动，本站展示为参考信息，实际以正式报价单为准。停产/紧缺料我们可协助全球渠道调货。
型号解读
PD42-2-1070 是 Analog Devices Inc./Maxim Integrated 推出的 步进电机（电机 类），隶属于 PANdrive™ 系列。核心规格包括 类型 混合物、线圈类型 双极性、电压 - 额定 24VDC、额定电流（安培） 1 A。该器件常见于 工业自动化与产线传动、机器人与精密定位 等应用场景，源庄电子提供该型号的原装现货 支持订货、小批量采购与 BOM 一键配单，紧缺或停产料可协助全球渠道调货。
电气参数 / 规格
| 类型 | 混合物 |
| 线圈类型 | 双极性 |
| 电压 - 额定 | 24VDC |
| 额定电流（安培） | 1 A |
| 每转步数 | 200 |
| 步距角 | 1.8° |
| 精度 | ±5% |
| 扭矩 - 保持 (oz-in / mNm) | 51 / 360 |
| 大小 / 尺寸 | 方形 - 1.654" x 1.654"（42.00mm x 42.00mm） |
| 安装孔间距 | 1.220"（30.99mm） |
| 端接样式 | 连接器 |
| 工作温度 | -20°C ~ 50°C |
| 线圈电阻 | 1.2 Ohms |
| 特性 | 集成控制器，圆轴 |
| NEMA 框架尺寸 | 17 |
选型指南 / 应用方案
选步进电机先看步距角与相数（2/5 相），再确认保持扭矩、电流与尺寸，开环定位关注失步，细分驱动关注平滑与发热。
常见问答（FAQ）
PD42-2-1070 有现货吗？最小起订量多少？
该型号当前按原装订货执行（订货 · 4-6 周），同时接受现货询价，客服可实时核对渠道库存；支持小批量起订，具体交期与数量以正式报价为准。
PD42-2-1070 的参数资料不齐怎么办？
本页已收录 PD42-2-1070（步进电机 / 电机）的 15 项技术参数（含 类型 混合物、线圈类型 双极性、电压 - 额定 24VDC）并附规格书下载；如仍缺少您关注的参数，可提供需求清单，客服按原厂规格书人工核对后回复。
PD42-2-1070 的交期多久？
订货型号订货 · 4-6 周（海外原厂渠道）；紧缺或停产料视渠道情况 1–4 周不等，客服可协助跨渠道调货，以正式报价为准。
PD42-2-1070 的关键规格参数是什么？
主要规格包括 类型 混合物、线圈类型 双极性、电压 - 额定 24VDC，详见本页参数表与规格书。
为什么在源庄订货
全球原装渠道
稳定的海外现货与订货渠道，原装正品溯源，紧缺料号也能帮您想办法。
小批量也接单
打样几颗起订，不让一颗料拖慢您的研发与维修进度。
BOM 一键配单
整张 BOM 齐套交付，配套 PCBA 加工，省去多家比价繁琐。
停产/紧缺找货
偏冷门、停产料号专项找货，跨渠道帮您补齐。
同系列型号推荐（PANdrive™）
PD20-1-1210
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA08, 24V, 1.75NCM
PD42-1-1141
Analog Devices Inc./Maxim Integrated · STEPPER MOTOR HYBRID BIPOLAR 24V
PD42-3-1141
Analog Devices Inc./Maxim Integrated · STEPPER MOTOR HYBRID BIPOLAR 24V
PD42-2-1141
Analog Devices Inc./Maxim Integrated · STEPPER MOTOR HYBRID BIPOLAR 24V
PD42-4-1140-TMCL
Analog Devices Inc./Maxim Integrated · STEPPER MOTOR HYBRID BIPOLAR 24V
PD60-3-1260-CANOPEN
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA24, 48V, 2.10NM
PD42-1-1240-TMCL
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA17, 24V, 0.22NM
PD42-2-1240-TMCL
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA17, 24V, 0.36NM
PD42-3-1241-TMCL
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA17, 24V, 0.4NM
PD42-3-1240-TMCL
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA17, 24V, 0.44NM
PD57-2-1260-TMCL
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA23, 48V, 1.01NM
PD60-3-1260-TMCL
Analog Devices Inc./Maxim Integrated · PANDRIVE NEMA24, 48V, 2.10NM
替代物料推荐（同参数 / 相近规格）
NMB Technologies Corporation
17PM-K142B
STEPPER MOTOR HYBRID BIPOLAR 24V
¥ 385.75
NMB Technologies Corporation
17PM-KA39B
STEPPER MOTOR HYBRID BIPOLAR 24V
¥ 664.34
Sanyo Denki SanMotion Products

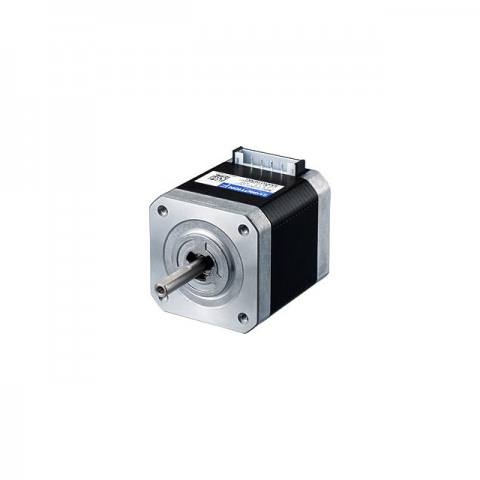

SF2423-10B41
STEP, F2, SQ.42, 1.8, , , BIPOLA
¥ 328.38
Sanyo Denki SanMotion Products
SF2421-10B41
STEP, F2, SQ.42, 1.8, , , BIPOLA
¥ 305.98
Sanyo
SS2422-5041P
STEP, F2, SQ.42, 1.8, PANCAKE TY
¥ 406.88
Sanyo
SS2421-5041P
STEP, F2, SQ.42, 1.8, PANCAKE TY
¥ 406.88
Analog Devices Inc./Maxim Integrated
PD42-1-1270-TMCL
PANDRIVE NEMA17, 24V, 38 OZ IN/
¥ 1,581.48
Analog Devices Inc./Maxim Integrated

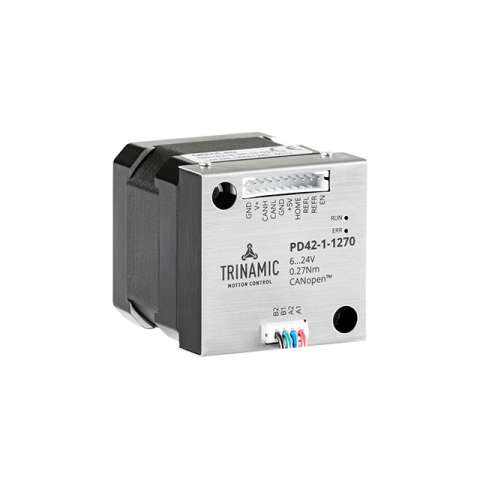

PD42-1-1270-CANOPEN
