松下PF继电器
更新时间：2019-02-27
PF继电器型号
APF10205、APF10206、APF10209、APF10212、APF10218、APF10224、APF10248、APF1024H、APF10260、APF10305、APF10306、APF10309、APF10312、APF10318、APF10324、APF10348、APF1034H、APF10360、APF30205、APF30206
PF继电器特点

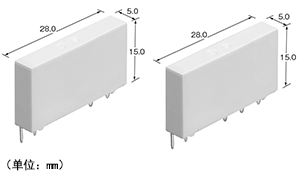

1.可对应高密度安装：宽(5mm)×长(28mm)×高(15mm)
2.符合欧洲安全规格(EN61810-1，EN61010)的强化绝缘
3.对应AC15、DC13(感性负载)
4.符合EN 60335-1 GWT(VDE认证)
PF继电器用途
1.工业用设备、OA设备
2.测量仪器、检测仪器
3.可编程控制器等各种控制器的接口
4.面向欧洲的家电用设备
PF继电器性能概要
| 项目 | 性能概要 | ||
|---|---|---|---|
| 触点额定 | 触点构成 | 1a | 1c |
| 接触电阻(初始) | 100mΩ以下(通过DC 6V 1A电压下降法) | ||
| 触点材质 | AgNi type, AgNi type/Au-plated | ||
|
触点容量 （电阻负载） |
6A 250V AC | ||
|
触点最大允许功率 (电阻负载) |
1,500VA | ||
| 触点最大允许电压 | 250V AC | ||
| 触点最大允许电流 | 6A(AC) | ||
|
最小适用负载 (参考値)※1 |
Au-plated type：1mA 1V DC、无Au-plated：100mA 5V DC | ||
| 绝缘电阻(初始) | 1,000MΩ以上(使用500V DC 绝缘电阻计，测量与耐电压项相同的位置) | ||
| 耐电压(初始) | 触点间 | 1,000V AC 1分钟(检测电流：10mA) | |
| 触点-线圈间 | 4,000V AC 1分钟(检测电流：10mA) | ||
|
耐浪涌电压 （初始） ※2 |
触点-线圈间 | 6,000V | |
|
时间特性 (初始） |
动作时间 | 线圈额定电压8ms以下 (at20℃、不含触点振动) | |
| 恢复时间 | 线圈额定电压4ms以下 (at20℃、不含触点振动、无二极管) | ||
| 耐冲击性 | 误动作冲击 |
98m/s2以上 (正弦半波脉冲：11ms、检测时间：10μs) |
49m/s2以上 (正弦半波脉冲：11ms、检测时间：10μs) |
| 耐久冲击 | 980m/s2以上(正弦半波脉冲：11ms) | ||
| 耐振性 | 误动作振动 | 10～55Hz(双向振幅：1.0mm、检测时间：10μs) | |
| 耐久振动 | 10～55Hz(双向振幅：1.5mm) | ||
| 通断寿命 | 机械寿命 | 500万次以上(通断频率：180次/分钟) | |
| 使用条件 |
使用环境、运输、 保管条件 ※3 |
温度：－40～＋85℃（本公司的包装形态 -40～+60℃） 湿度：5～85%RH(无结冰、结露) |
|
| 重量 | 约5g | ||
| ※1 | 在微小负载水平下能够通断的下限目标值。该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变，因此在使用时，推荐在实际负载下进行确认。 |
|---|---|
| ※2 | 但是，波形根据「JEC–212–1981」表示±1.2×50μs的标准冲击电压波形。 |
